Использование гидрометрической вертушки
Для более надежного
определения скоростей и вычисления по ним расхода воды
используются гидрометрические вертушки. Принцип действия
вертушки несложен: струя воды, обтекая и давя на лопасти
вертушки, вращает вал, опертый на подшипники. Скорость течения
v и число оборотов лопастей в единицу времени n связаны
зависимостью, которая выражается уравнением:
Тарирование – это обратный процесс измерению скоростей. При тарировании определяется число оборотов в секунду при различных скоростях. Наибольшее применение получила универсальная вертушка, которую можно опускать в воду и на тросе и на штанге. Измерение скоростей вертушками производится со специально оборудованных лодок или понтонов. Число точек на каждой вертикали, в которых измеряется скорость, зависит от глубины воды: при глубинах до 1 м можно измерять скорость в одной точке, от 1 до 3 м – в трех точках, и при глубине более 3 м – в пяти точках. В итоге вертушечных измерений строятся эпюры скоростей и элементарных расходов при ряде уровней воды в реке.
a и b параметры, устанавливаемые для каждой отдельной вертушки тарированием.

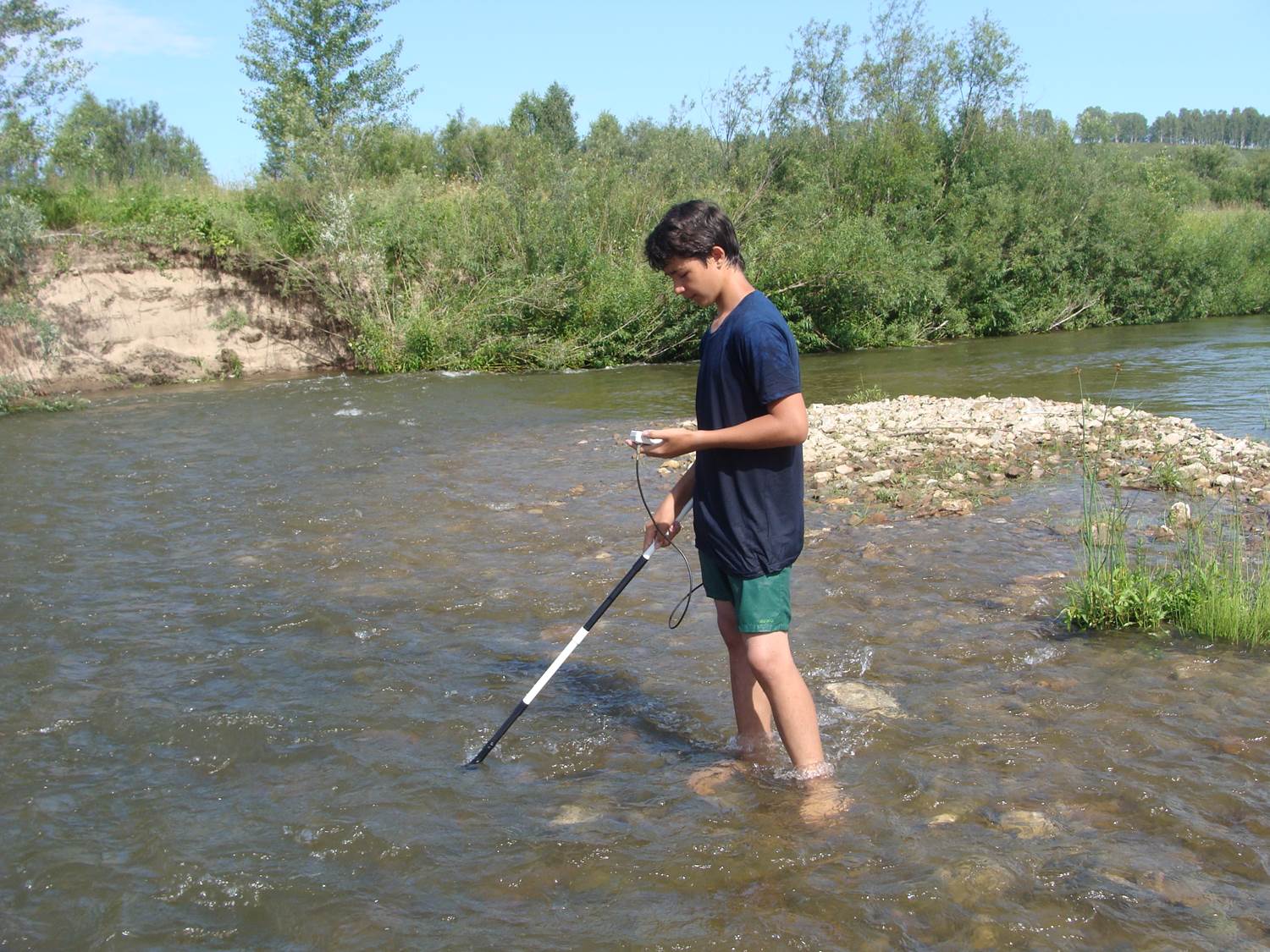

Измерение скорости течения воды малой гидрометрической вертушкой.
После установки вертушки в заданной точке по глубине вертикали одновременно включают счетчик оборотов вертушки и секундомер. Секундомер останавливают через 100 сек и отсчитывают число оборотов по счетчику. По уравнению тарировочной кривой, прилагаемой в паспорте вертушки, определяют скорость течения в данной точке. Средняя скорость по вертикали может быть определена графомеханическим способом, когда по измерениям строится эпюра скоростей и потом осредняется по площади эпюры.
НАЗАД
V=a+bn,
где a и b параметры,
устанавливаемые для каждой отдельной вертушки тарированием.Тарирование – это обратный процесс измерению скоростей. При тарировании определяется число оборотов в секунду при различных скоростях. Наибольшее применение получила универсальная вертушка, которую можно опускать в воду и на тросе и на штанге. Измерение скоростей вертушками производится со специально оборудованных лодок или понтонов. Число точек на каждой вертикали, в которых измеряется скорость, зависит от глубины воды: при глубинах до 1 м можно измерять скорость в одной точке, от 1 до 3 м – в трех точках, и при глубине более 3 м – в пяти точках. В итоге вертушечных измерений строятся эпюры скоростей и элементарных расходов при ряде уровней воды в реке.
a и b параметры, устанавливаемые для каждой отдельной вертушки тарированием.
Измерение скорости течения воды малой гидрометрической вертушкой.
После установки вертушки в заданной точке по глубине вертикали одновременно включают счетчик оборотов вертушки и секундомер. Секундомер останавливают через 100 сек и отсчитывают число оборотов по счетчику. По уравнению тарировочной кривой, прилагаемой в паспорте вертушки, определяют скорость течения в данной точке. Средняя скорость по вертикали может быть определена графомеханическим способом, когда по измерениям строится эпюра скоростей и потом осредняется по площади эпюры.
НАЗАД
